Configuratore MHUB+MFAN

Questo strumento ti permette di configurare MHUB via Modbus RTU (RS485). Serve Chrome o Edge desktop: la comunicazione usa Web Serial, quindi Safari, Firefox e i browser mobili non sono supportati. Non è la procedura di aggiornamento firmware: quella richiede il boot e STM32CubeProgrammer, è descritta nel manuale dedicato ed è una procedura diversa.

Illustrazione in arrivo — collegamento PC → Mkey → MHUB

Collega il Mkey al PC e a MHUB
SELPRO fornisce il Mkey, un convertitore USB↔RS232, per collegare il PC a MHUB tramite la porta USB-C. Due modi per collegarsi:

USB-C (Mkey)Il Mkey in dotazione è un convertitore RS232: collegalo direttamente alla porta USB-C di MHUB. È il collegamento standard.

Morsetto RS485In alternativa puoi collegarti al morsetto RS485 del BMS (3 poli): qui però serve un convertitore RS485-USB separato (non il Mkey).

Attenzione alla polarità: alcuni cavi, in particolare USB-C, hanno un verso obbligato. Allinea i riferimenti e controlla il dispositivo fornito: un collegamento errato può danneggiare l'hardware.
Apri il pannello di connessione
Clicca la pillola «Connetti» in alto a destra, nell'intestazione. È sempre lì, in qualunque pagina ti trovi: la connessione è unica e vale per tutta l'app.
Controlla i parametri seriali
Il pannello mostra il riepilogo dei parametri: 19200 · Even · 1 · Slave 1. Sono i valori di fabbrica e vanno già bene se su MHUB non sono stati cambiati. Per modificarli clicca «Modifica»: puoi cambiare velocità, parità, stop bit, indirizzo slave e timeout. Se non conosci l'indirizzo, «Auto» lo cerca da solo.
Connetti e scegli la porta
Clicca «Connetti»: Chrome chiede quale periferica usare — scegli la porta COM seriale collegata a MHUB. Chrome può elencare anche altri dispositivi, per esempio Bluetooth: ignorali.

Se il collegamento riesce, il pannello si chiude da solo e la pillola in alto diventa «Connesso» (verde). Da quel momento il pulsante nel pannello diventa «Disconnetti», in rosso.

Se invece la scheda non risponde, il pannello resta aperto e te lo dice: quasi sempre è un parametro seriale sbagliato (velocità, parità o indirizzo). Clicca «Modifica» e correggi.
Leggi la configurazione attuale
Una volta connesso, clicca «Leggi configurazione» (lo trovi nella Dashboard, nella striscia in alto): l'app legge i registri di MHUB e compila tutti i campi. Non scrive nulla sul dispositivo. Da qui in poi Parametri e Dashboard mostrano ciò che c'è davvero sulla scheda.

Se la scheda è stata appena accesa e la lettura sembra incompleta, ad esempio con meno ventilatori del previsto, attendi qualche secondo e rileggi: l'enumerazione dei moduli MFAN sul bus richiede un momento dopo l'accensione.
Modifica, poi scrivi
Modifica i valori che ti servono, dove vuoi: le modifiche restano solo nell'app finché non le scrivi. In fondo alla pagina Parametri compare la barra «Modifiche da scrivere sulla scheda», con l'elenco delle sezioni toccate: clicca «Scrivi modifiche» per mandarle tutte insieme. Non serve scrivere una sezione per volta.

Nel percorso guidato è ancora più semplice: premendo «Avanti» il passo modificato viene scritto da sé.
Salva in EEPROM
Scrivere mette i valori nella memoria di lavoro (RAM) di MHUB: funzionano subito, ma si perdono allo spegnimento. Quando hai scritto tutto, al posto della barra precedente compare «Salvataggio permanente in EEPROM»: clicca «Conferma e salva» per renderli definitivi (il comando scrive il valore 3 nel registro HR 401). Fallo una volta sola, alla fine.

Importante — solo se ti colleghi via USB-C: per la configurazione MHUB non deve essere in boot.

Collega il cavo USB-C solo dopo aver alimentato MHUB. Se lo colleghi prima, il dispositivo entra in boot, funzione prevista solo per l'aggiornamento firmware.
Non premere il tasto RESET su MHUB con il cavo USB-C collegato: il dispositivo tornerebbe in boot.

Se ti colleghi dal morsetto BMS RS485, questo problema non si verifica.

Le operazioni tipiche, passo per passo. Il finale è sempre lo stesso, quindi lo diciamo una volta sola: dopo aver impostato i valori, in fondo alla pagina Parametri compare «Modifiche da scrivere sulla scheda» → clicca «Scrivi modifiche»; poi, quando hai finito tutto, «Conferma e salva» per rendere permanente (altrimenti allo spegnimento si perde). Serve la connessione solo per scrivere: impostare puoi farlo anche da scollegato.

Limitare la velocità di notte

Obiettivo: contenere il rumore in una fascia oraria.

Vai in Parametri → Regolazione velocità → Limite notturno.
Imposta la velocità limite (%) e la fascia oraria (ora inizio – ora fine).
Controlla che l'orologio di bordo sia giusto (card Orologio, sezione Comunicazione): è lui a decidere quando scatta.
Scrivi e salva. L'etichetta della card diventa «in automatico».

Vuoi anche poterlo forzare a mano? Associa il Limite notturno a un ingresso (ricetta qui sotto): l'etichetta diventa «in automatico · forzabile da S1» e il contatto lo attiva quando vuoi, con precedenza sull'orario.

Comandare una funzione da un contatto esterno

Obiettivo: attivare Heat Pump (o Spray, Anti-Ice, Notturno…) da un interruttore, un termostato o un relè del quadro.

Cabla il contatto su uno degli ingressi S1, S2 o S3 di MHUB.
Vai sulla card della funzione in Parametri e imposta i suoi valori (per Heat Pump: la velocità %).
Clicca «Associa a un ingresso» in fondo alla card e scegli l'ingresso: l'elenco ti dice quali sono liberi. (Puoi fare lo stesso dalla card Ingressi digitali, scegliendo la funzione sulla riga dell'ingresso.)
Scegli il tipo di contatto sulla riga dell'ingresso: NO = attivo quando il contatto si chiude · NC = attivo quando si apre.
Scrivi e salva. L'etichetta della card diventa «da S1 · NO» e sulla riga dell'ingresso vedi il riepilogo dei valori.

Un ingresso porta una sola funzione: se ne scegli uno occupato, l'app chiede conferma prima di spostare l'associazione. E ricorda: l'ingresso è una forzatura — se la funzione ha anche una programmazione a orario, il contatto ha la precedenza.

Programmare il lavaggio periodico dello scambiatore

Obiettivo: far partire il lavaggio da solo, ogni tot giorni, a un orario stabilito.

Vai in Parametri → Funzioni speciali → Lavaggio.
Imposta i giorni di attesa tra un lavaggio e l'altro (con 0 la funzione è ferma), l'orario di avvio, il tempo di raffreddamento e la durata.
Se serve, attiva «Lavaggio con motori in reverse».
Orologio di bordo giusto, poi scrivi e salva.

Lo stesso schema vale per la Pulizia (tempo di pausa, orario, durata, velocità) e, con la velocità forzata e i tempi ON/OFF, per l'Anti-Ice / Manutenzione — che però parte solo dal contatto assegnato, non da orologio.

Rendere il comando più dolce (Scroll digitale)

Obiettivo: evitare cambi di velocità bruschi quando il BMS o il segnale 0-10V si muovono a gradini.

Vai in Parametri → Regolazione velocità → Scroll digitale.
Imposta il numero di campioni del filtro (più campioni = comando più morbido; 0 = funzione spenta) e la banda morta (%) sotto la quale le variazioni vengono ignorate.
Scrivi e salva. L'etichetta passa da «non attiva» ad «attiva».

Saltare le velocità che fanno vibrare l'impianto

Obiettivo: certe velocità mandano in risonanza la struttura — si escludono, e il comando le scavalca.

Individua le velocità critiche (per esempio col test ventilatori della Dashboard, provando 20/50/80%).
Vai in Parametri → Regolazione velocità → Salti velocità.
Imposta fino a due intervalli da–a (%): dentro quegli intervalli il comando non si ferma mai.
Scrivi e salva.

Decidere cosa succede se la comunicazione si interrompe

Obiettivo: impianto in posizione sicura se il BMS smette di scrivere o gli MFAN non rispondono.

Vai in Parametri → Funzioni speciali → Emergenze.
Imposta il ritardo di perdita comunicazione BMS (con 0 l'emergenza è disattivata) e la velocità di emergenza che il regolatore impone allo scadere.
Fai lo stesso per la perdita di comunicazione con gli MFAN (ritardo e velocità dei motori).
Scrivi e salva. Da quel momento, se il BMS tace oltre il ritardo, l'impianto va da solo alla velocità impostata.

Portare un allarme all'esterno (uscita LAMP)

Obiettivo: accendere una lampada o avvisare il quadro quando qualcosa non va.

Vai in Parametri → Ingressi e uscite → Uscita LAMP.
Scegli la sorgente di attivazione (che cosa deve far scattare l'uscita) e la logica del contatto.
Se serve, imposta i ritardi di attivazione e disattivazione (0–120 s) per filtrare gli allarmi lampeggianti.
Scrivi e salva.

Provare i ventilatori

Si fa dalla Dashboard, non da Parametri: velocità e durata, poi «Test ventilatori» — con la scheda collegata e dopo una lettura. I passaggi e le avvertenze sono nella sezione Dashboard e test ventilatori.

Serve il dettaglio tecnico? Registri, parte alta/bassa e codifiche degli orari sono in Funzioni del dispositivo; l'elenco completo dei registri nelle sezioni HR e IR.

L'app è divisa in cinque sezioni, accessibili dai tab in alto. La connessione è unica e condivisa fra tutte: si apre dalla pillola in alto a destra e resta valida ovunque ti sposti.

Home

Punto di partenza: presentazione del sistema e collegamenti rapidi alle altre quattro sezioni.

Installazione guidata

Percorso guidato in 6 passi (collega e leggi → utilizzo BMS/0-10V → struttura → protocollo → linea BMS → orologio e salva), con avanzamento e riepilogo sempre in vista. Facoltativo: si può saltare a qualsiasi passo cliccando il suo pallino. È la via più semplice per una prima messa in servizio.

Parametri

Configurazione completa della scheda: tutte le funzioni, in una sola pagina. La colonna a sinistra raggruppa le sezioni (struttura e motori, comunicazione, ingressi e uscite, regolazione velocità, funzioni speciali): cliccando una voce la pagina scorre lì. È la pagina da usare quando sai già cosa cercare, senza passare dal percorso guidato.

Dashboard

Solo lettura: cosa sta facendo l'impianto adesso. Struttura (bancate, MFAN, ventilatori EC) con telemetria dal vivo (giri, potenza, stato, temperatura), stato allarmi del regolatore e test rapido dei ventilatori. Qui non si configura nulla: si guarda e si prova.

Guida

Questa pagina: come collegarsi, come funziona il sistema, integrazione BMS, retrofit 0-10V e tutti i registri di riferimento.

Parametri e Dashboard: due domande diverse

È la distinzione che spiega tutto il resto: Parametri risponde a «come è configurata la scheda», Dashboard a «cosa sta facendo in questo momento». Per questo un'etichetta in Parametri dice che una funzione è forzabile da un ingresso, non che sta forzando: da lì non si sa se il contatto è chiuso proprio ora — quello lo vedi in Dashboard.

Le etichette di stato delle card

Ogni card di Parametri porta in alto a destra un'etichetta che dice, a colpo d'occhio, come si attiva quella funzione. Non è decorativa: si aggiorna da sola appena cambi qualcosa.

sempre

Parametro di base, sempre operativo: non si accende e non si spegne. Per esempio Struttura, Valori motore, Senso rotazione, Linea BMS.

attiva / non attiva

Funzione che si attiva impostando il suo valore: se il valore chiave è a zero non fa nulla, ed è «non attiva». Per esempio lo Scroll digitale con 0 campioni, o i Salti velocità a zero.

non associata

Funzione che si comanda solo da un ingresso digitale e a cui non è ancora stato assegnato nessun ingresso: finché è così non può entrare in funzione. Per esempio Heat Pump, Velocità Spray, Anti-Ice.

da S1 · NO

La funzione è comandata dall'ingresso indicato (qui S1), con il tipo di contatto indicato (NO = attivo se chiuso, NC = attivo se aperto).

in automatico

La funzione si attiva da sola secondo quanto hai impostato: un orario, un timer, un intervallo di giorni. Nessun ingresso è necessario.

forzata da S1 · NO

La funzione ha un automatismo disponibile ma non è impostato: l'unico modo di attivarla è l'ingresso, che la forza a mano coi parametri che hai messo.

in automatico · forzabile da S1

Le due strade convivono: la funzione va da sé secondo la programmazione, e in più l'ingresso può forzarla quando vuoi.

L'ingresso digitale è una forzatura, e vince sempre. Se una funzione ha sia la programmazione automatica (orario o timer) sia un ingresso assegnato, l'ingresso ha la precedenza: quando il contatto è nello stato attivo, comanda lui, indipendentemente da quello che direbbe la programmazione. È voluto: serve a forzare a mano l'impianto quando serve. Se invece non imposti nessun orario o timer, l'ingresso resta l'unico modo per attivare la funzione con i parametri che hai configurato.

Associare una funzione a un ingresso

Puoi farlo da due punti, è indifferente:

dalla card della funzione, col pulsante «Associa a un ingresso» in basso: si apre un elenco con S1, S2 e S3 e ti dice quali sono liberi e quali portano già un'altra funzione;
dalla card «Ingressi digitali», scegliendo la funzione dal menu della riga dell'ingresso.

Ogni ingresso porta una sola funzione: se ne scegli uno già occupato, l'app te lo dice e chiede conferma prima di togliere l'associazione precedente. Su ogni riga degli ingressi trovi anche un riepilogo dei valori della funzione associata e il link «Parametri», che ti porta alla sua card.

Il tipo di contatto si sceglie con NC/NO sulla riga dell'ingresso: NO = la funzione è attiva quando il contatto si chiude, NC = è attiva quando si apre.

Scrivere e salvare: due passaggi distinti

È la cosa più importante da capire, e vale per tutta l'app:

1 · Modifichi

I valori cambiano solo dentro l'app. La scheda non sa ancora nulla. Puoi modificare quante sezioni vuoi, anche senza essere collegato.

2 · Scrivi

In fondo a Parametri compare «Modifiche da scrivere sulla scheda» con l'elenco delle sezioni toccate e il pulsante «Scrivi modifiche»: manda tutto insieme, nell'ordine corretto. I valori vanno nella memoria di lavoro (RAM): l'impianto li usa subito, ma si perdono allo spegnimento.

3 · Salvi

Scritte tutte le modifiche, al suo posto compare «Salvataggio permanente in EEPROM»: «Conferma e salva» li rende definitivi (HR 401 = 3). Una volta sola, alla fine.

Puoi anche scrivere una sezione per volta col pulsante «Scrivi sezione» nella sua card — ma non serve: la barra in basso fa tutto insieme.

La Dashboard è la finestra sull'impianto: mostra cosa sta facendo adesso. Non si configura nulla da qui — per quello c'è Parametri. Serve la connessione alla scheda: da scollegati i riquadri restano coi trattini.

La striscia in alto

Leggi configurazione

Legge dalla scheda struttura, parametri e stato dei ventilatori, e compila tutta l'app. È la prima cosa da fare dopo esserti collegato. Non scrive nulla.

Aggiorna

Ridisegna lo schema con i dati già letti, senza interrogare di nuovo la scheda.

Auto 3s

Rilegge la telemetria da sola ogni 3 secondi: comodo mentre osservi l'impianto in funzione. Lascialo spento se non ti serve, per non occupare il bus.

I ventilatori

Ogni ventilatore ha la sua scheda con il numero, i giri, la potenza e la temperatura. Il chip colorato (per esempio «M2·U4») dice a quale MFAN è collegato e su quale uscita: è l'informazione che serve per trovarlo fisicamente nell'impianto. I ventilatori sono raggruppati per bancata; con «Righe» e «Card» scegli come vederli.

In funzione

Il ventilatore risponde e sta girando.

Online, fermo

Risponde sul bus ma è a velocità zero: normale se l'impianto non sta chiamando.

Avviso / Errore

Il motore segnala un problema: il dettaglio è nei riquadri «Errori e avvisi».

Non risponde più

Era stato visto e ora non risponde: cavo, alimentazione o motore. Da controllare.

Mai rilevato

Quello slot non ha mai risposto: o non c'è un ventilatore, o la struttura configurata ne dichiara più di quanti ce ne sono davvero.

Errori e avvisi del regolatore

Il riquadro legge lo stato di MHUB (registri IR 137-140) e mostra gli allarmi attivi. Finché non hai letto la configurazione resta in attesa. Se compare per esempio «Nessun ventilatore» o «Numero ventilatori», è la scheda che sta segnalando una differenza fra i ventilatori dichiarati e quelli che risponde davvero: rileggi, e se il numero è sbagliato correggilo nella card Struttura in Parametri.

Test ventilatori

Il test muove i motori davvero. Assicurati che nessuno stia lavorando sulle giranti e che l'impianto sia in sicurezza. L'app chiede sempre conferma prima di partire, dicendoti quanti ventilatori e a che velocità.

Serve per verificare, in fase di installazione o collaudo, che i ventilatori rispondano e girino nel verso giusto. Scegli velocità (20, 50 o 80%) e durata (10, 30 o 60 secondi), poi «Test ventilatori». Girano solo quelli rilevati come collegati: se nessuno risulta online l'app te lo dice e non parte.

Si ferma da solo

Allo scadere della durata i ventilatori si fermano da soli. Puoi fermarli subito con lo stesso pulsante.

Prova singola

Cliccando «TEST» sulla scheda di un ventilatore provi solo quello: utile per identificarlo fisicamente o verificare un sospetto.

Non è una configurazione

Il test usa i comandi HR 420 e HR 450+: è temporaneo, non tocca i parametri salvati e non va confermato con «Conferma e salva».

Reset MFAN riavvia i moduli MFAN: serve quando un modulo non risponde più e si vuole tentare di recuperarlo senza togliere alimentazione all'impianto.

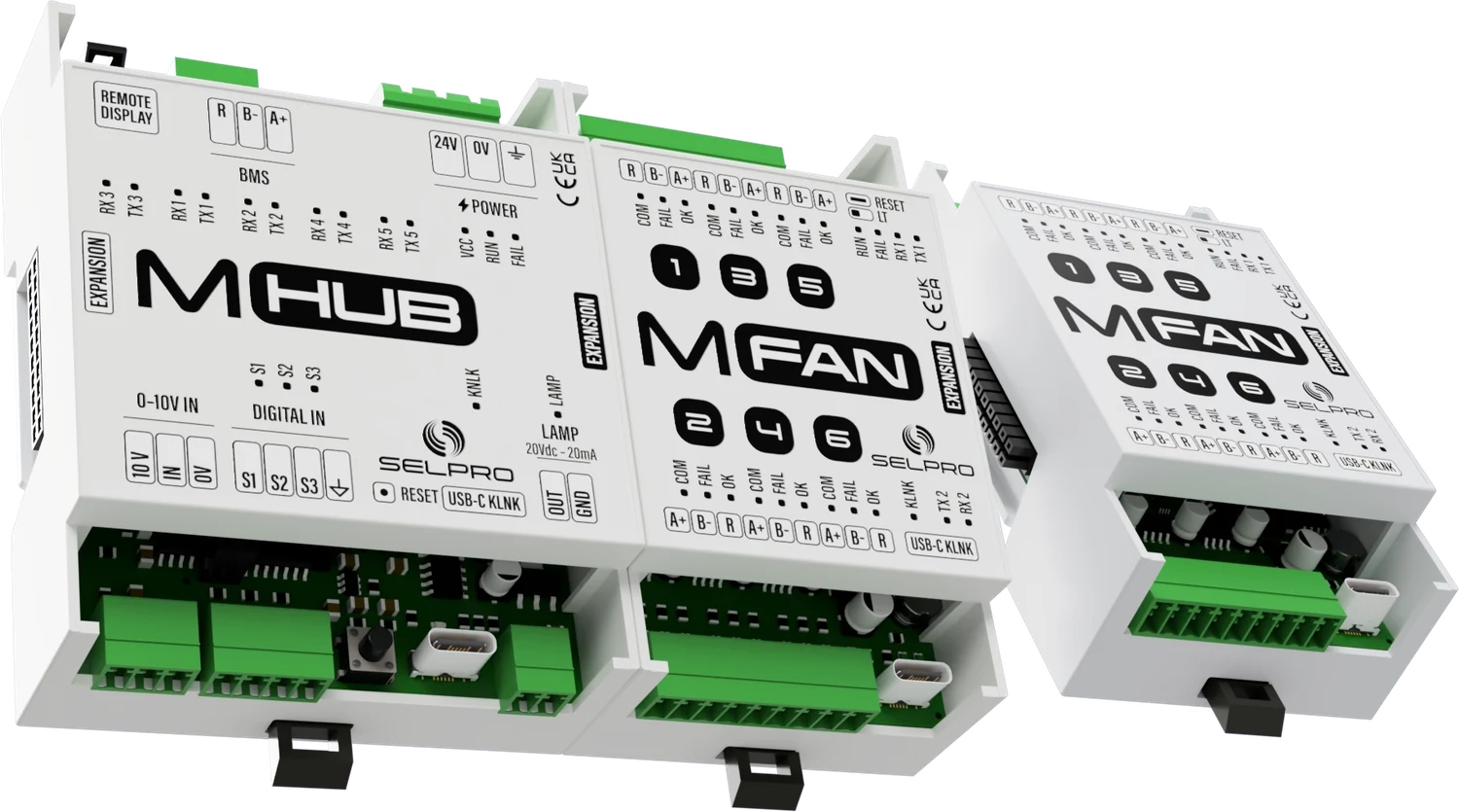

MHUB+MFAN è il sistema modulare SELPRO (ecosistema Modulo, brevettato) per collegare e gestire gruppi di ventilatori EC via Modbus. MHUB è l'interfaccia principale verso BMS/PLC: coordina i moduli MFAN, ognuno dei quali gestisce fino a 6 ventilatori EC. Con fino a 5 MFAN in cascata puoi arrivare a 30 ventilatori EC. Non è un regolatore autonomo: riceve i comandi dal BMS (Modbus RTU) o da un segnale analogico 0-10V e li distribuisce ai ventilatori.

Illustrazione in arrivo — architettura del sistema: BMS → MHUB → MFAN → ventilatori EC

Morsetti principali

Dispositivo	Morsetto	Funzione
MHUB	M1	Ingresso analogico 0-10V (0V / IN / 10V) — per il comando da segnale analogico
	M2	Ingressi digitali S1 / S2 / S3 / GND (contatti configurabili)
	M3	Uscita per lampada di segnalazione (OUT / GND, 20 Vdc – 30 mA)
	M4	Linea RS-485 verso BMS (D+/A · D−/B · REF)
	M5	Alimentazione: terra / 0V / 24V (24 Vac/dc ±10%)
MFAN	M1 + M2	6 uscite motore Modbus: una terna D+/A · D−/B · REF per ogni ventilatore EC
MFAN	BUS	BUS SELPRO IN/OUT per la cascata fra moduli · dip switch di terminazione linea

Nota RS-485: verificare la corrispondenza A/B su tutti i dispositivi; la terminazione di linea va attivata solo sui dispositivi alle estremità del bus. Il dip switch n. 4 di MHUB seleziona la sorgente di comando: ON = BMS Modbus, OFF = segnale 0-10V — il segnale 0-10V comanda solo quando non arrivano comandi Modbus (un comando BMS ha priorità per 30 secondi dall'ultima scrittura, poi torna al segnale analogico se non viene rinnovato). ⚠️ È sempre il 4° interruttore da sinistra del blocco. Il modello attuale è un blocco a 4 interruttori; le versioni precedenti hanno un blocco a 5 interruttori dove è sempre il 4° da sinistra ma sulla scheda è serigrafato «2», con le posizioni ON/OFF invertite (BMS in basso, 0-10V in alto). In caso di dubbio conta la posizione fisica, non il numero stampato. Il dip switch 3, se ON, porta il colloquio con i moduli MFAN a 38400 baud invece di 19200 (in quel caso va messo ON anche il dip switch 1 di ogni MFAN collegato).

Bancate: come vengono distribuiti i ventilatori

Il sistema divide i ventilatori EC (HR 241) per il numero di bancate configurate (HR 419, 1-4), arrotondando per eccesso: le bancate si riempiono in ordine dalla prima uscita disponibile e l'ultima riceve i ventilatori rimanenti — es. 20 ventilatori / 3 bancate → 7 + 7 + 6. Attivando le bancate indipendenti (HR 287 bit 3), ogni MFAN gestisce una bancata autonoma: in quel caso impostare HR 419 = numero di MFAN installati.

Procedura di avvio (dal manuale)

Alimentazione
Collegare l'alimentazione 24 Vac/dc al morsetto M5 di MHUB.
Sorgente di comando
Collegare il BMS su M4 (RS-485) oppure il segnale 0-10V su M1, quindi impostare di conseguenza il dip switch 4 (4° da sinistra — nelle versioni precedenti a 5 interruttori è sempre il 4° da sinistra ma serigrafato «2», con ON/OFF invertiti: vedi nota sopra).
Ventilatori EC
Collegare i ventilatori EC ai morsetti M1/M2 degli MFAN, usando una terna per ogni ventilatore.
Configurazione
Impostare linea BMS (HR 313-315), protocollo (HR 240), numero ventilatori (HR 241) e bancate (HR 419, opz. HR 287 bit 3). È lo stesso percorso guidato della sezione Installazione guidata di quest'app.
Conferma
Salvare scrivendo il valore 3 nel registro HR 401 («Conferma e salva» nell'app).

Dati tecnici essenziali

Alimentazione	24 Vac/dc ±10%
Interfaccia	RS-485 Modbus RTU
Montaggio	Guida DIN (EN 60715) — MHUB 4M (71,1 × 90 mm) · MFAN 3M (53,3 × 90 mm)
Protezione	IP20 — installazione esclusivamente in quadro/contenitore tecnico idoneo
Temperatura di funzionamento	−20 ÷ 50 °C
Marcature	CE / UKCA

Come si leggono e si scrivono i parametri

Tutti i parametri stanno nei registri HR (holding register): si leggono con la funzione Modbus FC 0x03 e si scrivono con la FC 0x06. I numeri usati qui e nel manuale sono 1-based: sul filo Modbus si trasmette l'indirizzo meno uno (HR 241 → indirizzo 240). Quest'app lo fa da sé; se scrivi da BMS o da un tester, tienine conto.

Scrivere non è salvare. Una scrittura FC 0x06 mette il valore nella memoria di lavoro: ha effetto subito, ma si perde allo spegnimento. Per renderlo permanente serve il comando di salvataggio: HR 401 = 3. Vale anche quando scrivi da BMS.

Parte alta e parte bassa: due valori in un registro

Un registro Modbus è a 16 bit. Diversi parametri di MHUB non lo usano intero: il registro è diviso in parte bassa (bit 0-7) e parte alta (bit 8-15), ognuna con un valore indipendente da 0 a 255. Altri parametri usano un solo bit.

Leggere la parte bassa

valore = registro AND 255.

Leggere la parte alta

valore = registro diviso 256 (shift di 8 bit a destra).

Scrivere una metà sola

bassa: nuovo = (vecchio AND 65280) OR valore · alta: nuovo = (vecchio AND 255) OR (valore × 256).

Scrivere un bit

accendere: vecchio OR 2^posizione · spegnere: vecchio AND NOT 2^posizione.

Su questi registri leggi sempre prima di scrivere. Se scrivi il registro intero per cambiare una sola metà, azzeri l'altra senza accorgertene. Vale in particolare per HR 287, dove il bit 8 deve restare sempre a 1: quest'app fa lettura-modifica-scrittura da sé, chi scrive da BMS deve farlo a mano.

I parametri che usano le due metà, come sono davvero sulla scheda:

HR 272 — Scroll digitale

bassa = n° campioni filtro (0-32) · alta = banda morta (0-50%). Con campioni a 0 la funzione non fa nulla.

HR 297 — Uscita LAMP

bassa = sorgente di attivazione · alta = logica del contatto.

HR 298 — Uscita LAMP

bassa = ritardo attivazione (0-120 s) · alta = ritardo disattivazione (0-120 s).

HR 305 / HR 307 — Comparatori 1 e 2

bassa = sorgente · alta = livello LO (5-95%).

HR 306 / HR 308 — Comparatori 1 e 2

bassa = livello HI (5-95%) · alta = isteresi (0-4%).

HR 273 — Lavaggio

bassa = giorni di attesa (0-30, 0 = funzione ferma) · bit 8 = lavaggio con motori in reverse.

HR 275 — Lavaggio

bassa = tempo raffreddamento (1-100 min) · alta = durata lavaggio (1-100 min).

HR 287 — Struttura

bit 3 = bancate indipendenti sugli MFAN. Il bit 8 va lasciato a 1.

HR 291 / 292 / 293 — Ingressi S1 / S2 / S3

bassa = codice della funzione assegnata · alta = tipo di contatto (0 = attivo se chiuso, NO · 1 = attivo se aperto, NC).

Gli orari: tre codifiche diverse

Le funzioni a orario non usano tutte lo stesso formato. È la trappola più facile scrivendo da BMS: usare la stessa logica per tutte porta a orari sbagliati.

Limite notturno · HR 229 e HR 230

parte alta = ore, parte bassa = minuti. Esempio 22:30 → 22×256 + 30 = 5662.

Lavaggio · HR 274

Invertito rispetto al notturno: parte bassa = ore, parte alta = minuti. Esempio 22:30 → 30×256 + 22 = 7702.

Pulizia · HR 249

un solo numero: minuti da mezzanotte. Esempio 22:30 → 22×60 + 30 = 1350.

Perché funzionino, l'orologio di bordo deve essere giusto: altrimenti partono nel momento sbagliato. Si imposta dalla card Orologio in Parametri, o dal passo «Orologio e salva» dell'Installazione guidata.

Come si attiva una funzione

Non tutte allo stesso modo: è esattamente ciò che dicono le etichette sulle card in Parametri.

Da valore

Basta impostare il parametro chiave; a zero la funzione è ferma. Scroll digitale, Salti velocità, Lavaggio, Pulizia, Comparatori, Emergenze, Uscita LAMP.

Solo da ingresso

Serve per forza un ingresso digitale assegnato: senza, non entra mai in funzione. Heat Pump, Velocità Spray, Anti-Ice / Manutenzione.

Da programmazione oppure da ingresso

Le due strade convivono e l'ingresso ha sempre la precedenza: è una forzatura manuale. Limite notturno, Low Capacity, Pulizia, Lavaggio.

Le funzioni, una per una

Oltre al comando di velocità, il sistema integra diverse funzioni di gestione configurabili via registri o da quest'app. Molte si attivano assegnandole a uno dei tre ingressi digitali S1/S2/S3; le funzioni a orario usano l'orologio di bordo, impostabile dal passo «Orologio e salva» del percorso Installazione guidata.

HR 291-293

Ingressi S1/S2/S3

Contatti configurabili (NO/NC): a ciascuno puoi assegnare una funzione — Heat Pump, Stop, Reverse Mode, Spray Speed, Night Limit, Anti-Ice / Manutenzione, Lavaggio, Thermal Stop, Pulizia, Low Capacity… (i nomi sono quelli che trovi nella tendina degli ingressi)

HR 228-230

Limite notturno

Riduce la velocità massima in una fascia oraria (start/stop in ore:minuti), utile per il contenimento acustico notturno.

HR 231

Heat Pump

Imposta una velocità dedicata quando l'ingresso associato segnala il funzionamento in pompa di calore.

HR 227

Velocità Spray

Imposta un limite di velocità mentre è attiva la nebulizzazione adiabatica, tramite ingresso dedicato.

HR 244-247

Low Capacity

Gestisce il funzionamento a bassa capacità con alternanza ON/OFF, soglie e pausa configurabili.

HR 248-251

Pulizia

Esegue cicli periodici a velocità dedicata per la pulizia degli scambiatori.

HR 273-275

Lavaggio scambiatore

Esegue un'inversione programmata dopo un numero definito di giorni di fermo, con orario e durata configurabili.

HR 264-266

Anti-Ice / Manutenzione

Funzione attivata dal contatto assegnato a un ingresso (funzione 6): nasce come antighiaccio automatico da sonda di temperatura, ma questo sistema non ha una sonda, quindi l'attivazione è solo manuale. Diventa utile come manutenzione periodica: fa girare i ventilatori a intervalli quando restano fermi a lungo, pratica raccomandata da diversi costruttori per evitare il bloccaggio dei cuscinetti. A contatto chiuso: velocità forzata (%) e tempi ON (secondi) / OFF (minuti).

HR 236-238

Emergenze

Applica una velocità di emergenza se si perde il dialogo BMS→MHUB o MHUB→MFAN, con ritardi configurabili.

HR 305-308

Comparatori di soglia

Due comparatori con livelli LO/HI e isteresi, utilizzabili come sorgenti di segnalazione.

HR 297-298

Uscita LAMP

Configura la lampada di segnalazione: sorgente (errore, warning, spray…), modo e ritardi ON/OFF.

HR 232-235

Salti di velocità

Definisce due intervalli di velocità da evitare, per ridurre il rischio di risonanze e vibrazioni sull'impianto.

HR 242

Senso di rotazione

Imposta il verso di rotazione dei ventilatori, dove il ventilatore lo supporta.

HR 272

Scroll digitale

Gestione digital scroll / banda morta del comando.

Il dettaglio di ogni registro (valori, unità, note di validazione) è nelle sezioni HR · Configurazione e HR · Comandi. Nella Dashboard le stesse funzioni si aprono e si scrivono cliccando le card.

MHUB lavora come slave Modbus RTU: non ha un setpoint interno, quindi è il BMS/PLC a inviare i comandi di velocità e a leggere stato e telemetria. Il collegamento avviene sulla linea RS-485 del morsetto M4, con dip switch 4 su ON (comando da BMS — 4° interruttore da sinistra; nelle versioni precedenti a 5 interruttori è sempre il 4° da sinistra ma serigrafato «2» con ON/OFF invertiti, vedi «Come funziona MHUB+MFAN»). Un comando BMS resta prioritario sul segnale 0-10V per 30 secondi dall'ultima scrittura.

Dip n. 4 su ON = comando da BMS

1 · Parametri della linea

Indirizzo slave HR 313 (default 1) · velocità HR 314 (default 19200) · formato HR 315 (default 8+1 Even). Function code: 0x03 lettura HR · 0x06 scrittura HR · 0x04 lettura IR. ⚠️ I numeri di registro in questa guida sono 1-based, come nel manuale: sul filo si trasmette l'indirizzo −1.

2 · Comandare la velocità: due possibilità

HR 414-417

Per bancata (1-4)

Scala 0:1000. Auto-scadenza 30 s: il BMS deve riscriverlo periodicamente per tenerlo attivo — se non viene rinnovato entro 30 s dall'ultima scrittura, MHUB torna al segnale 0-10V (se presente/abilitato via dip switch 4).

HR 420=51 + 450-479

Per singola uscita

Scrivere il valore 51 nel registro HR 420 per abilitare il pilotaggio uno-per-uno, poi impostare HR 450-479 = Fan 1-30, 0-100%. Per disabilitare, scrivere il valore 52 nel registro HR 420; arresto d'emergenza: 99.

HR 401 e HR 420 sono registri-comando auto-resettanti: il valore scritto viene eseguito e il registro torna a 0 da solo. Non verificarli rileggendoli — l'eco della scrittura Modbus è già la conferma.

3 · Comportamento in caso di perdita del BMS

Se il dialogo si interrompe, dopo il ritardo HR 237 (BMS→MHUB) o HR 238 (MHUB→MFAN) i ventilatori vanno alla velocità di emergenza HR 236. Questi tre registri definiscono il comportamento di sicurezza dell'impianto: impostarli sempre in fase di integrazione.

4 · Cosa leggere: stato e telemetria

Allarmi del regolatore: IR 137 errori HW · IR 138 errori FW · IR 139 errori ventilatori · IR 140 warning (bitmap, decodifica in IR · Stato e allarmi).
Stato impianto: IR 155 stato di comando · IR 161-164 comando per bancata · IR 111/112 potenza totale · IR 147 MFAN necessari/rilevati.
Telemetria per ventilatore: blocco IR 1000+(N−1)×40 — rpm, potenza, stato, temperatura (dettaglio in IR · Dati ventilatori). Scala diretta.

5 · Esempio: sequenza minima di integrazione

Avvio tipico dal BMS — 1) leggi IR 137-139 e verifica che non ci siano allarmi; 2) comanda la velocità della bancata 1 scrivendo ad es. 300 (=30%) in HR 414; 3) monitora i giri reali dal blocco telemetria del ventilatore (IR 1001 per il Fan 1); 4) a configurazione stabile, salva scrivendo il valore 3 nel registro HR 401. Per un controllo più granulare, puoi anche comandare i ventilatori uno per uno col comando per singola uscita (vedi sopra).

Il Log comunicazione in fondo alla sezione Installazione guidata mostra i frame Modbus TX/RX in esadecimale: è utile come riferimento mentre sviluppi l'integrazione BMS.

Scenario retrofit: l'impianto ha già una regolazione con segnale analogico e vuoi sostituire la vecchia elettronica mantenendo il comando 0-10V esistente, senza introdurre un BMS Modbus. MHUB può usare il segnale analogico come sorgente di comando alternativa.

Illustrazione in arrivo — cablaggio del segnale 0-10V sul morsetto M1

1 · Selezione della sorgente e cablaggio

Portare il dip switch n. 4 di MHUB su OFF (comando da 0-10V) e collegare il segnale al morsetto M1 (0V / IN / 10V): riferimento del segnale su 0V, comando su IN. In via prudenziale, impostare il dip switch a impianto non alimentato. ⚠️ È il 4° interruttore da sinistra del blocco: nelle versioni precedenti a 5 interruttori è sempre il 4° da sinistra ma serigrafato «2», con ON/OFF invertiti — in caso di dubbio conta la posizione fisica. Il segnale 0-10V comanda solo quando non arrivano comandi Modbus sulla linea BMS: se è presente anche un master Modbus che scrive comandi di velocità, questi hanno priorità per 30 secondi dall'ultima scrittura.

Dip n. 4 su OFF = comando 0-10V

2 · Cosa resta da configurare via app

Il segnale 0-10V sostituisce solo il comando di velocità: protocollo dei ventilatori (HR 240), numero ventilatori (HR 241) e bancate (HR 419) si impostano comunque una volta con questo configuratore, via Mkey. Il percorso Installazione guidata resta lo stesso.

3 · Mappatura del segnale

Gli estremi della regolazione si impostano con HR 224 (uscita minima) e HR 225 (uscita massima, 0-100%); la gradualità di risposta si imposta con la rampa HR 226 (secondi da 0 a 100%).

4 · Supervisione opzionale

Anche con comando 0-10V, la porta Modbus resta disponibile per leggere in qualsiasi momento la supervisione: telemetria dei ventilatori, allarmi e stato (vedi IR · Stato e allarmi). Nota: se un master Modbus invia anche comandi di velocità, questi restano prioritari sul segnale 0-10V per 30 secondi dall'ultima scrittura (vedi punto 1).

Registri HR di configurazione: contengono i parametri dell'impianto e sono accessibili in lettura (FC 0x03) e scrittura (FC 0x06). ⚠️ I numeri sono 1-based come nel manuale: sul filo Modbus si trasmette l'indirizzo −1, mentre il configuratore lo gestisce in automatico.

Configurazione base

Registro	Nome	Descrizione
HR 240	Protocollo ventilatori	Seleziona il costruttore dei ventilatori EC: 0 Non attivo · 1 Ebm-Papst · 2 Ziehl-Abegg · 3 Hidria · 4 Dunli · 5 Nicotra · 15 Multi-protocollo.
HR 241	N° ventilatori	Numero totale di ventilatori EC dell'impianto, da 1 a 30. MHUB verifica che gli MFAN collegati siano sufficienti.
HR 242	Direzione ventilatori	Definisce il verso di rotazione dei ventilatori.
HR 243	Velocità emergenza ventilatori EC	Velocità applicata dagli MFAN in condizioni di emergenza.
HR 254 / 255	Protocolli singoli MFAN	Definisce il protocollo per ogni modulo MFAN negli impianti multi-costruttore (richiede HR 240=15). I nibble sono organizzati per MFAN 1-4 / 5-8.
HR 287	Function Register	bit 3 = bancate indipendenti per MFAN (default disattivo) · bit 8 = uso moduli MFAN su barra DIN — sempre attivo su MHUB, da preservare con read-modify-write.
HR 313	Indirizzo MHUB (linea BMS)	Indirizzo slave di MHUB sulla linea BMS, default 1.
HR 314	Velocità linea BMS	Indice della velocità seriale: 0=9600 · 1=19200 (default) · 2=38400.
HR 315	Tipologia linea BMS	Formato della linea seriale BMS, default 8+1 Even.
HR 419	N° bancate	Valore 1-4. Le bancate si riempiono in ordine dalla prima uscita libera, arrotondando per eccesso (es. 20 ventilatori/3 bancate → 7+7+6). Con HR 287 bit 3 attivo, ogni MFAN gestisce una bancata autonoma: impostare HR 419 = n° MFAN installati.

Esempio — impianto con 12 ventilatori Ebm-Papst in 2 bancate indipendenti: scrivere HR 240 = 1, HR 241 = 12, HR 419 = 2, HR 287 bit 3 = 1 (read-modify-write, senza toccare bit 8), poi confermare scrivendo il valore 3 nel registro HR 401.

Ingressi, uscite e funzioni a tempo (HR)

Registro	Nome	Descrizione
HR 291-293	Ingressi S1/S2/S3	Configura gli ingressi digitali S1/S2/S3. Byte basso = funzione (0 nessuna · 1 Heat Pump · 2 Stop · 3 Reverse Mode · 4 Spray Speed · 5 Night Limit · 6 Anti-Ice / Manutenzione · 7 e 8 riservate al firmware, non esposte dall'app · 9 Lavaggio · 10 Thermal Stop · 11 Pulizia · 12 Low Capacity); byte alto = modo NO(0)/NC(1). Default: S1=Anti-Ice / Manutenzione, S2=Stop, S3=Pulizia.
HR 297 / 298	Uscita LAMP	Configura la lampada di segnalazione. 297 = sorgente segnalazione (0 nessuna · 1 R_ERR errore=default · 4 R_WARN · 6 R_SPRAY · 10 R_ECMOV…) + modo; 298 = ritardi ON/OFF.
HR 224 / 225	Uscita min/max	Impostano gli estremi 0-100% della regolazione (vedi Retrofit 0-10V per l'uso in comando analogico).
HR 226	Rampa 0→100%	Tempo di rampa da 0 a 100%, in secondi; range 2-60.
HR 227	Velocità Spray	Limite di velocità applicato con funzione Spray attiva.
HR 228-230	Limite notturno	228 = limite %; 229/230 = orario start/stop in formato ore:minuti (byte alto=ore, byte basso=minuti).
HR 231	Velocità Heat Pump	Limite di velocità applicato con funzione Heat Pump attiva.
HR 232-235	Salti di velocità	OutJump 1-2 Lo/Hi: soglie di velocità da evitare in caso di vibrazioni o risonanze.
HR 236-238	Emergenze	236 = velocità di emergenza; 237 = ritardo per perdita comunicazione BMS→regolatore; 238 = ritardo per perdita comunicazione regolatore→MFAN.
HR 244-247	Low Capacity	Parametri della funzione Low Capacity: attivazione, pausa, %OFF e %ON (5-95%).
HR 248-251	Pulizia	Parametri della pulizia periodica: pausa, durata e velocità del ciclo.
HR 252 / 253	FanCommand / CableBreak 0:10V	Parametri del comando analogico 0-10V.
HR 264-266	Anti-Ice / Manutenzione (da S3)	264 velocità forzata % · 265 tempo ON (secondi) · 266 tempo OFF (minuti). Attivazione solo manuale dal contatto assegnato (funzione 6) — HR262 (attivazione automatica) e HR263 (soglia di temperatura) esistono sulla piattaforma ma non si applicano qui: questo sistema non ha un ingresso sonda di temperatura.
HR 272	Scroll digitale	Parametro per digital scroll / deadband.
HR 273-275	Lavaggio scambiatore	Parametri della funzione lavaggio scambiatore: giorni di fermo, inversione, orario, cooling time e durata.
HR 305-308	Comparatori di soglia	Configura CMP1/CMP2: sorgente, livelli LO/HI (5-95%) e isteresi.

Esempio — per assegnare l'ingresso S2 a «Stop» normalmente aperto, scrivere byte basso=2 (funzione) e byte alto=0 (NO) in HR 292.

Registri HR di comando (scrittura FC 0x06): attivano azioni, non parametri permanenti. Si scrive il comando e MHUB lo esegue. Molti sono auto-resettanti, cioè il registro torna a 0 dopo l'esecuzione: in questi casi non usare il read-back come verifica. ⚠️ Numeri 1-based, sul filo −1.

Comandi e salvataggio (HR 400-479)

Registro	Valori	Effetto
HR 401	1 · 2 · 3 · 4 · 5 · 6 · 7	1 cancella errori · 2 restart software · 3 salva in EEPROM (permanente) · 4 annulla tutte le forzature · 5 salva RTC · 6 annulla modifiche non salvate · 7 reset bus MFAN. Registro auto-resettante.
HR 402	1-7	Gestisce le memorie: default totale/parziale, ricarica o salvataggio profili End Customer/Customer.
HR 404-408	anno−2000, mese, giorno, ora, minuto	Imposta l'orologio RTC; per applicare i valori, scrivere poi `HR 401=5`.
HR 410-412	0-1000 · 0xFFFF=OFF	Forzatura uscite analogiche 1-3.
HR 413	bitmap	Forza le uscite digitali: HI=abilitazione, LO=stato.
HR 414-417	0-1000 · 0xFFFF=OFF	Forzatura comando bancate ventilatori 1-4. Auto-scadenza 30 s (confermato): va riscritto periodicamente dal BMS per restare attivo, altrimenti MHUB torna al segnale 0-10V (dip switch 4).
HR 420	51 · 52 · 53 · 54 · 55 · 96 · 99	51 abilita il pilotaggio dei fan singoli (fan-wall, richiesto da HR 450-479) · 52 disabilita (esplicito, non c'è auto-revert) · 53/54 inversione temporanea/disabilita · 55 imposta modo multibancata (legge HR 419) · 96 riscrive indirizzi default su tutti i fan · 99 arresta qualsiasi procedura sui ventilatori EC. Auto-resettante come HR 401.
HR 421 / 422	16-511 / —	421 = indice della pagina eventi da leggere (con HR 420=2); 422 = indirizzo di scrittura corrente in RAM.
HR 428	rpm	Velocità massima per la procedura «set speed max» (HR 420=96).
HR 450-479	0-100%	Comando diretto Fan 1 (1A) … Fan 30 (6E), uno per uscita fisica MFAN. Le uscite sono fisse e non vengono compattate sui primi N ventilatori. Richiede HR 420=51.

Esempio — test rapido del ventilatore 3 al 20%: scrivere il valore 51 nel registro HR 420 per abilitare, poi HR 452 = 20 (Fan 3 = 450+3−1), infine scrivere il valore 52 nel registro HR 420 per fermare. È lo stesso percorso usato dal pulsante «Test ventilatori» nella Dashboard.

Registri IR di stato e allarmi del regolatore (sola lettura, FC 0x04): servono al BMS o al tecnico per verificare lo stato del sistema. ⚠️ Numeri 1-based, sul filo −1.

Stato del regolatore (IR 100-199)

Registro	Nome	Descrizione
IR 100	Tipo scheda	Identifica il tipo scheda. Byte alto = tipo (34 = MHUB).
IR 110	Ventilatori	Riporta i ventilatori configurati e quelli che rispondono: byte basso = configurati, byte alto = che rispondono. Mostrato nella Dashboard.
IR 111 / 112	Potenza totale	Potenza totale assorbita dall'impianto, in watt (valore a 32 bit sui due registri).
IR 113	Velocità ventilatori	Velocità dei ventilatori in rpm.
IR 122	Comando velocità	Comando attualmente inviato verso i ventilatori, in scala 0-100%.
IR 130-134	Orologio (RTC)	Data e ora correnti dell'orologio di bordo: anno, mese, giorno, ora, minuto.
IR 137	Errori hardware	Bitmap degli errori hardware: T scheda · termica · IN1/IN2 alto-basso · plug KO · nessun fan · perdita fase · I²t · IMax · temp. potenza · errore Spray/DSV.
IR 138	Errori firmware	Bitmap degli errori firmware: EEPROM lettura/scrittura/cancellazione/occupata · canale terminale · monitor · client1/2 · config protocollo · ADC · display · piattaforma≠firmware.
IR 139	Errori ventilatori	Bitmap degli errori ventilatori: numero fan · fan non risponde · fan in errore.
IR 140	Warning	Bitmap dei warning: soglie ingressi analogici IN2-IN6 (bit 0-9) · RTC non valido · lavaggio non riuscito · MFAN insufficienti.
IR 147	MFAN necessari/rilevati	Indica quanti MFAN sono necessari e quanti sono stati rilevati: bit 8:11 = MFAN necessari per la configurazione corrente; bit 12:15 = MFAN rilevati sul bus. Valutato all'accensione.
IR 155	Stato di comando	Stato corrente del comando: REV, NIGHT, SPRAY, WASH, CLEAN, NOICE, COM, SAFE, MBUS (forzato da Modbus), EMER, LOCAP, HP, STANDBY, STOP, ALARM, FANWALL, MULTIOUT…
IR 161-164	Comando per bancata	Percentuale comandata a ciascuna delle 4 bancate.

Esempio — un BMS che vuole verificare gli allarmi prima di aumentare la velocità legge IR 137, IR 138 e IR 139; se sono tutti a 0, può procedere con il comando della bancata desiderata.

Registri IR dei dati ventilatori e dei moduli MFAN (sola lettura, FC 0x04): riportano giri, potenza, temperatura e stato di ogni ventilatore EC, cioè la stessa telemetria mostrata dalla Dashboard. ⚠️ Numeri 1-based, sul filo −1.

Moduli MFAN e ventilatori (IR 930-2199)

Registro	Nome	Descrizione
IR 930+6×m	Modulo MFAN m	Base per modulo (MFAN1=930…MFAN5=954): +0 tipo/config, +1 versioni, +3 codice errori, +4 ventilatori — byte alto = trovati all'accensione, byte basso = richiesti, +5 ventilatori funzionanti (che rispondono).
IR 1000+(N−1)×40	Ventilatore N (1-30)	Ogni ventilatore ha un blocco di 40 registri con la stessa mappa. La base del ventilatore N è `1000 + (N−1)×40` (Fan 1 → 1000, Fan 2 → 1040, Fan 3 → 1080, Fan 5 → 1160…). Qui sotto il dettaglio dei singoli indirizzi per il Ventilatore 1; per gli altri basta sommare la base. Scala diretta (nessun fattore ×0.1).

Dettaglio del singolo ventilatore — esempio Ventilatore 1 (IR 1000-1030)

Registro	Dato	Note
IR 1000	Indirizzo del ventilatore	≥ 255 = ventilatore non trovato (mai rilevato).
IR 1001	Giri (rpm)	Velocità attuale.
IR 1002	Potenza (W)	Assorbimento attuale.
IR 1003	Stato / errori	0 = nessun errore · 0xFFFF = non risponde più (era presente, ora perso) · altro valore = allarme attivo (LED rosso).
IR 1004	Warning	Avvisi non bloccanti.
IR 1005 / 1006	Direzione attuale / comandata	Senso di rotazione.
IR 1008	Temperatura	Temperatura del motore.
IR 1009 / 1010 / 1011	Velocità min / max ammissibile / max	Limiti del ventilatore.
IR 1013 / 1014	Ore di lavoro	Contatore ore di funzionamento.
IR 1030	Protocollo	Costruttore/protocollo del ventilatore.

Come si legge — Ventilatore 1: giri = IR 1001, potenza = IR 1002, stato = IR 1003. Per il Ventilatore 5 la base è 1000+(5−1)×40 = 1160, quindi: giri 1161, potenza 1162, stato 1163, temperatura 1168. Mappa fissa dei moduli: Fan 1-6 = MFAN1, Fan 7-12 = MFAN2, e così via.

Le modifiche non vengono mai applicate alla scheda da sole: ogni cambiamento richiede due conferme da parte tua — prima la scrittura (in memoria di lavoro, RAM), poi il salvataggio (in memoria permanente, EEPROM).

Nella Dashboard: modifica → scrittura → salvataggio

1

ModificaCambi il n° di ventilatori, le bancate o la modalità.

→

2

Scrivi struttura Scrivi struttura Compare una barra in basso: premi «Scrivi struttura». I valori vanno sulla scheda, ma solo in RAM (registri HR 241/419/287): se spegni ora, si perdono.

→

3

Conferma e salva Conferma e salva La barra si trasforma nel salvataggio: premi «Conferma e salva» per rendere la configurazione permanente in EEPROM (HR 401 = 3). Da fare una volta, alla fine.

Finché non salvi, le modifiche restano in RAM e si perdono allo spegnimento.
Annulla scarta le scritture non ancora salvate (nella Dashboard rilegge la struttura dalla scheda).
Nel percorso guidato (Installazione guidata) vale lo stesso principio: «Avanti» scrive i valori del passo, «Conferma e salva» all'ultimo passo rende tutto permanente.
Ogni scrittura prevede un read-back di verifica (esclusi i comandi auto-resettanti come HR 401 e HR 420)

Timeout di connessione: se la pagina resta inattiva per un po', la comunicazione può andare in timeout. Se la lettura fallisce, quasi sempre è un parametro seriale sbagliato: riapri il pannello dalla pillola in alto a destra e correggi con «Modifica». Se il problema persiste, usa il pulsante «Ricarica pagina» in alto (si evidenzia in rosso quando serve) — utile soprattutto se hai installato l'app, perché non ha la barra del browser con F5: in alternativa aggiorna la pagina (F5/Cmd+R) e ripeti la connessione. Procedura completa in Primi passi.

Porta occupata / non si connette: chiudi altri programmi (o altre schede del browser) che usano la stessa COM, poi riprova. Servono Chrome o Edge desktop: la Web Serial non è disponibile su altri browser e non può elencare le porte da sola — scegli sempre il Mkey dal selettore che apre Chrome. Vedi anche Primi passi.

Ho cambiato un valore ma sull'impianto non succede niente: modificare cambia solo l'app. Devi scrivere: in fondo a Parametri compare la barra «Modifiche da scrivere sulla scheda» con «Scrivi modifiche». Se il pulsante è spento, non sei collegato. Vedi Le sezioni dell'app.

Ho scritto tutto, ma dopo aver spento e riacceso ho perso la configurazione: scrivere mette i valori nella memoria di lavoro, che si azzera allo spegnimento. Serve il passaggio finale: «Conferma e salva» nella barra in basso (HR 401 = 3). Va fatto una volta, alla fine.

Una funzione dice «non associata» e non parte: alcune funzioni (Heat Pump, Velocità Spray, Anti-Ice) si comandano solo da un ingresso digitale. Assegnagliene uno con «Associa a un ingresso» sulla sua card. Altre invece dicono «non attiva» perché il loro valore chiave è a zero: per esempio lo Scroll digitale con 0 campioni. Vedi Funzioni.

Ho programmato un orario ma la funzione parte quando vuole lei: due cause tipiche. L'orologio di bordo è sbagliato (impostalo dalla card Orologio), oppure la funzione ha anche un ingresso digitale assegnato: l'ingresso è una forzatura e ha la precedenza sulla programmazione. L'etichetta della card lo dice: «in automatico · forzabile da S1».

I ventilatori non rispondono ai comandi del BMS (o al segnale 0-10V): controlla il dip switch n. 4 sulla scheda: è lui a scegliere la sorgente di comando, non un parametro. La card «Sorgente di comando» in Parametri mostra la posizione giusta nei due casi. Ricorda che un comando Modbus ha comunque la precedenza per 30 secondi dall'ultima scrittura.

Nessuna di queste soluzioni ha funzionato? Scrivi a info@selpro.it, descrivendo cosa hai provato e, se possibile, il contenuto del Log comunicazione (pulsante «Dettaglio»).

Questo configuratore non raccoglie dati personali e non ti traccia.

Nessun cookie di tracciamento, nessuno strumento di analisi, nessuna chiamata a servizi esterni: l'app è un unico file che gira nel tuo browser.
Nel browser vengono salvate solo le tue preferenze di lingua e tema e un promemoria per non riproporti l'avviso sul browser supportato, per comodità — non dati personali.
I dati di configurazione non vengono inviati da nessuna parte: viaggiano solo tra il tuo browser e la scheda, via cavo.
L'app è ospitata su Cloudflare. Come ogni servizio web, il fornitore di hosting registra nei log tecnici l'indirizzo IP di chi vi accede, per sicurezza e funzionamento del servizio.

Titolare del trattamento: SELPRO S.r.l. — P. IVA 03863460980. Per esercitare i tuoi diritti o per qualsiasi informazione: info@selpro.it.

Strumento riservato a personale tecnico qualificato.

Le scritture modificano la configurazione della scheda e possono avviare fisicamente i ventilatori collegati: verifica sempre la configurazione prima della messa in servizio.
Software in versione Beta: possibili errori o comportamenti imprevisti. Segnala eventuali problemi a info@selpro.it.
L'utilizzatore è responsabile dell'installazione e dell'uso dell'impianto a regola d'arte e a norma.

Proprietà intellettuale

Questo software, la sua interfaccia e la documentazione integrata sono opere protette dal diritto d'autore: non è consentita la riproduzione, la copia o la ridistribuzione, in tutto o in parte, senza autorizzazione scritta di SELPRO S.r.l.
Il sistema MHUB+MFAN (ecosistema Modulo) è oggetto di brevetto.

Questo configuratore può essere installato come app e funziona offline dopo il primo caricamento: utile in laboratorio o in campo, dove la connessione internet può non essere disponibile. Il collegamento a MHUB via USB è già locale; installando l'app, anche l'interfaccia resta disponibile offline.

Installa l'app
Clicca «Installa» in alto nell'header (compare solo su Chrome/Edge desktop, gli stessi browser richiesti per Web Serial). Conferma nel popup del browser: l'app viene aggiunta come applicazione autonoma, con icona propria, e si apre senza barra degli indirizzi.
Usala offline
Una volta installata, puoi aprirla anche senza connessione: la pagina è già salvata sul dispositivo. Il collegamento a MHUB resta via USB/seriale (Mkey), non via rete; la rete serve solo per caricare l'app la prima volta.
Aggiornamenti automatici
Quando il dispositivo torna online, al primo avvio l'app si aggiorna automaticamente: non serve reinstallare né scaricare file a mano.

Configuratore MHUB+MFAN

Installazione guidata

Parametri

Dashboard

Guida

Perché Modulo

Prepara il sistema e connettiti

Selezione Mkey

Parametri seriali

Lettura configurazione attuale

Come comanderai il sistema?

Da BMS/PLC (Modbus RTU)

Da segnale 0-10V

—

Descrivi l'impianto

Ventilatori EC e bancate

Di che marca sono i ventilatori EC?

Protocollo ventilatori EC

Protocollo per ogni MFAN

Comunicazione con il BMS

Indirizzo BMS

Salva la configurazione

Guida all'uso

Collega il Mkey al PC e a MHUB

Apri il pannello di connessione

Controlla i parametri seriali

Connetti e scegli la porta

Leggi la configurazione attuale

Modifica, poi scrivi

Salva in EEPROM

Limitare la velocità di notte

Comandare una funzione da un contatto esterno

Programmare il lavaggio periodico dello scambiatore

Rendere il comando più dolce (Scroll digitale)

Saltare le velocità che fanno vibrare l'impianto

Decidere cosa succede se la comunicazione si interrompe

Portare un allarme all'esterno (uscita LAMP)

Provare i ventilatori

Parametri e Dashboard: due domande diverse

Le etichette di stato delle card

Associare una funzione a un ingresso

Scrivere e salvare: due passaggi distinti

La striscia in alto

I ventilatori

Errori e avvisi del regolatore

Test ventilatori

Alimentazione

Sorgente di comando

Ventilatori EC

Configurazione

Conferma

Come si leggono e si scrivono i parametri

Parte alta e parte bassa: due valori in un registro

Gli orari: tre codifiche diverse

Come si attiva una funzione

Le funzioni, una per una

Installa l'app

Usala offline

Aggiornamenti automatici

Struttura e motori

Comunicazione

Ingressi e uscite

Regolazione velocita

Funzioni speciali

Ventilatori

MHUB si sta riavviando…

Log comunicazione
